Welcome to ma first post in this blog! dan tanpa basa basi langsung aja kita bahas tuntas skuyy
BUS? PCI? PCIe?
Apa yang pertama kali terlintas di benak kalian ketika mendengar kata BUS? Tayo? yap secara umum bus merupakan alat transportasi darat yang berfungsi untuk membawa penumpang dalam jumlah banyak. Namun yang akan kita bahas kali ini adalah BUS yang ada dalam komputer, apaan tuh? BUS adalah jalur penghubung antar komponen dalam komputer. Tujuan dari bus ini sederhana saja, yaitu menghubungkan komponen-komponen komputer dengan (processor) CPU. Beberapa komponen tersebut termasuk Harddisk, memori (RAM), sound system, video system dan sebagainya.
20 atau 30 tahun yang lalu, processor masih bekerja sangat lamban ketika processor dan bus disinkronisasikan (dalam hal ini bus beroperasi pada kecepatan yang sama dengan processor) dan hanya ada satu bus di dalam komputer. Hari ini, processor berjalan sangat cepat dan komputer memiliki dua atau lebih bus. Masing-masing bus bekerja pada jenis jalur tertentu.

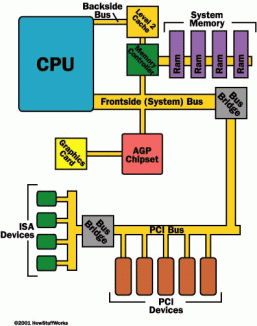

Pada PC desktop yang umum hari ini biasanya memiliki 2 bus utama:
Yang pertama adalah Front Side Bus (FSB) atau dikenal juga dengan system bus. Bus ini memiliki kecepatan tinggi yang berfungsi untuk menghubungkan processor dengan memori utama (RAM), AGP, PCIe, dan komponen I/O lainnya.
Bus kedua lebih lambat, bertugas untuk penghubung komponen lain seperti HDD dan sound card. Salah satu bus yang umum di sini ialah bus PCI. Nah bus PCI inilah yang akan kita bahas lebih lanjut.
Selama awal 1990-an, Intel memperkenalkan standar bus baru, yaitu bus Peripheral Component Interconnect atau biasa disebut PCI. PCI menyajikan bentuk hybrid. PCI menyediakan akses langsung ke memori (RAM) bagi perangkat yang terhubung, tetapi menggunakan bridge (jembatan) untuk menghubungkan FSB (Frontside bus) dengan CPU.
PCI dapat menghubungkan hingga lima komponen eksternal. Masing-masing dari lima konektor komponen eksternal tersebut dapat diganti dengan dua perangkat tetap pada motherboard. Selain itu, kita juga dapat memiliki lebih dari satu bus PCI pada komputer yang sama. Chip Jembatan PCI mengatur kecepatan bus PCI secara independen (terpisah) dari kecepatan CPU. Hal ini menyediakan tingkat reliabilitas (keandalan) yang lebih tinggi dan memastikan bahwa pabrikan hardware PCI tahu persis apa yang harus dirancang
PCI pada awalnya beroperasi pada frekuensi 33 MHz menggunakan lebar bus 32-bit. Revisi standar termasuk meningkatkan kecepatan dari 33 MHz menjadi 66 MHz dan menggandakan lebar bus data menjadi 64-bit.
Seiring dengan meningkatnya kecepatan processor dalam GHz, banyak perusahaan yang bekerja keras untuk mengembangkan standar bus generasi selanjutnya. Banyak yang merasa bahwa PCI, mendekati batas tertinggi kemampuannya.
Akhirnya intel mengembangkan bus baru bernama 3GIO (3rd Generation I/O) yang kemudian berganti nama menjadi PCIe (PCI Express)
Mereka mengusulkan untuk menjauhi teknologi shared-bus yang digunakan pada PCI dan beralih ke point-to-point switching connection. Ini berarti bahwa koneksi langsung antara dua perangkat pada bus dibentuk ketika mereka sedang saling berkomunikasi. Sistem point-to-point, memberikan performa lebih baik dan mungkin bahkan menjadikan pembuatan motherboard menjadi lebih murah. Slot PCI-Express juga dapat menerima kartu PCI lama, fitur ini akan membantu PCI-Express menjadi terkenal lebih cepat dibandingkan jika ketika komponen PCI menjadi tak berguna.

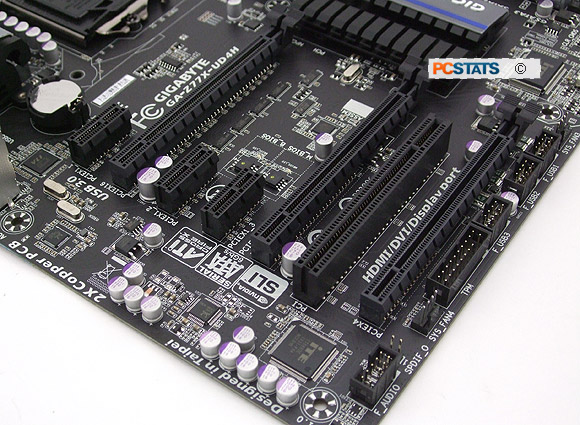

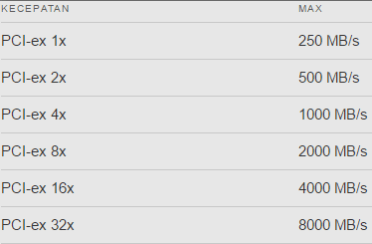

Banyak Motherboard mengadopsi PCI express dikarenakan PCI Express memiliki transfer data yang lebih cepat, terutama untuk keperluan grafis 3D. Slot ini memiliki kecepatan 1x, 2x, 4x, 8x, 16x and 32x, tidak seperti PCI biasa dengan sistim komunikasi paralel. PCI Express menggunakan sistem serial dan mampu berkomunikasi 2 kali (tulis/baca) dalam satu rute clock.
PCIe menggunakan teknologi serial dengan kecepatan tinggi yang seperti digunakan pada Ethernet Gigabit1, Serial ATA(SATA), dan Serial-Attached SCSI(SAS). PCIe merefleksikan kecendrungan dunia industri untuk menggantikan shared parallel bus dengan high-speed point-to-point serial buses.
Jadi . . .
Meskipun PCIe pada umumnya lebih unggul dibandingkan dengan PCI, namun masih banyak perangkat yang hanya menggunakan slot PCI, dikarenakan kesederhanaan PCI dan fakta bahwa sebagian besar perangkat tidak benar-benar membutuhkan keunggulan kecepatan yang signifikan. Perbedaan dalam bandwidth hanya mempengaruhi kecepatan transfer data antara perangkat keras grafis dan sisa komputer. Bandwidth ini tidak mempengaruhi kecepatan chip grafis itu sendiri dan tidak secara langsung mempengaruhi kecepatan sisa komputer.
